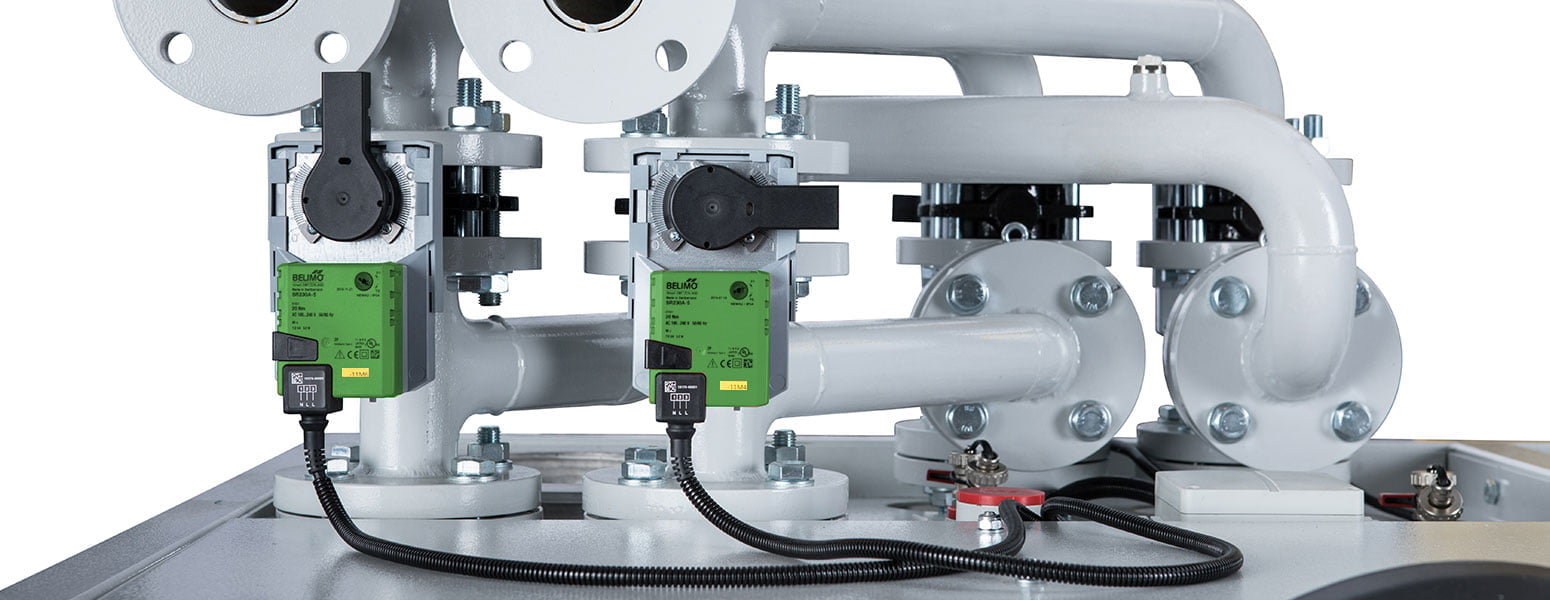

Die Hydro-Switch-Box ist ein externes Modul zur automatischen Umschaltung zwischen Brennwert- und Hochtemperaturbetrieb. Durch den Einsatz des Moduls wird ein wesentlicher breiterer Temperaturbereich erzielt, in dem ein BHKW betrieben werden kann. Ein weiterer Vorteil ist die höhere Effizienz bei wechselnden Systemtemperaturen. Da bei niedrigen Rücklauftemperaturen automatisch auf Brennwertbetrieb umgeschaltet wird.
Die Steuerung des Moduls übernimmt der BHKW-Controller. Der Betriebswechsel erfolgt fließend und ist abhängig von der Rücklauftemperatur. Die Hydro-Switch-Box wird an die Heizungsanschlüsse des BHKW-Moduls angeschlossen und elektrisch mit der BHKW-Steuerung verbunden. Der Heizkreislauf wird wie gewohnt am Modul angeschlossen.
Technische Daten
Hydro-Switch-Box für BHKW Modul | E30S | E50S / E50SW | E100S / E100SE | E150S-E250S |
Abmessungen LxBxH | 300x650x500 | 300x650x500 | 320x700x550 | 800x900x400 |
Anschlüsse BHKW | 4 x 1 ¼“ | 4 x 1 ¼“ | 4 x 1 ½“ | 4 x DN50 |
Anschlüsse V/R | 2 x 1 ¼“ | 2 x 1 ¼“ | 2 x 1 ½“ | 2 x DN50 |
Gewicht | 11 kg | 12 kg | 14 kg | 36 kg |
Nennvolumenstrom | 3,5 m³/h | 5,5 m³/h | 8,8 m³/h | 16,1 m³/h |
Max. Betriebsdruck | 6 bar | 6 bar | 6 bar | 6 bar |
El. Anschluss (intern) | 1~230V / 50 Hz | 1~230V / 50 Hz | 1~230V / 50 Hz | 1~230V / 50 Hz |
Temperaturbereich | ||||
Vorlauf mit HS-Box | 85-93 °C | 85-93 °C | 85-93 °C | 85-93 °C |
Rücklauf mit HS-Box | 20-73 °C | 20-73 °C | 20-73 °C | 20-73 °C |
Max. Spreizung V/R | 35 K | 35 K | 35 K | 35 K |
Parameter Steuerung | ||||
Umschalttemperatur | 53 °C (HR) | 53 °C (HR) | 53 °C (HR) | 53 °C (HR) |
Schalthysterese | 6 K | 6 K | 6 K | 6 K |
Schalthäufigkeit | < 10/d | < 10/d | < 10/d | < 10/d |
Mehrnutzen durch Brennwertbetrieb
BHKW BWT in kW pro Stunde | 35 C |
E30S | 9 |
E50S | 11 |
E100S | 18 |
E150S | 42 |
E200S | 55 |
E250S | 64 |
Praxisbeispiel
Im Folgenden Abschnitt möchten wir Ihnen anhand eines Praxisbeispiels den Regelbetrieb unseres BHKW-Modul E50SW mit installierter Hydro-Switch-Box darstellen.
Referenzbeispiel Nahwärmenetz am Niederrhein
BHKW Modul E50SW
Angebundende Parteien: 10 Doppelhaushälften, 12 Bungalows
Geplanter Ausbau: MFH mit 26 Wohneinheiten
Pufferspeichervolumen aktuell: 2 x 1.500 Liter, geplant sind zusätzlich 5.000 Liter an der Übergabestation des MFH
Leistung elektrisch: 50 kW (Nettoabgabe)
Leistung thermisch: 82 kW / 93 kW im Brennwert


01 / BHKW startet bei entladenem Speicher
Aufgrund des Pufferspeichermanagements startet das BHKW erst sobald die Entladung des Speichers vollkommen abgeschlossen ist, bzw. die Temperatur sich möglichst im Brennwertbereich befindet. Somit wird das gesamte Pufferspeichervolumen effizient genutzt.
02 / Betrieb in Brennwertschaltung
Die geregelte Heizkreispumpe (P1) fährt unser BHKW-Modul bei maximaler Spreizung. Durch die verzögerte Pufferspeicherbeladung und der damit verbundenen Temperaturschichtung erreichen wir eine „lange Brennwertphase“. Das ΔT beträgt hier >40K! In der Planung gehen wir von einer maximalen Spreizung von >35 K aus.
03 / Umschaltung in den Hochtemperaturbetrieb (bei steigenden Speichertemperaturen)
Die Speichertemperaturen steigen über Brennwertniveau auf >55 K an. In Abhängigkeit der Steuerung schaltet unsere Hydro-Switch-Box unter voller Belastung in den Hochtemperaturbetrieb (RL bis max. 73 K) um.
Anmerkung: Ein BHKW ohne Hydro-Switch-Box (in Brennwertschaltung) würde bei maximal 65 Grad abschalten.
04 / Hochtemperaturschaltungen
Das BHKW generiert jetzt zusätzliche Laufzeiten bzw. verzögert das Taktverhalten. Des Weiteren wird die Kapazität des Pufferspeichers erhöht.
05 / Temperaturniveau erreicht
Der Speicher ist vollkommen durchgeladen und das BHKW schaltet ab. Im Screenshot ist zu erkennen, dass die Temperatur im Speicher unten bereits über 80 Grad beträgt. Das BHKW müsste allerdings bei 73 Grad (RL) abschalten. Möglich ist diese Temperaturdifferenz nur, weil unsere Steuerung den unteren Fühler lediglich als Referenz für den Start verwendet. Zum Abschalten nutzt unsere Steuerung jedoch den Geräte Internen Fühler. Diese Messmethode minimiert die Störanfälligkeit (entstehend durch Messabweichungen), bzw. maximiert die Laufzeit.
06 / Speicherentladung
Der Speicher wird vollständig entladen um erneut das volle Speichervolumen zu nutzen. Mit der Entladung wird begonnen, sobald am oberen Fühler 70 Grad gemessen wird.
07 / Der Zyklus beginnt von vorne
